CIM-COMPO PC桁橋CIMシステム CIM-COMPO

PC桁橋CIMシステム

線形座標連動で 3Dモデリング時間が 1/10 に
PC桁橋の CIM活用 や ICT施工で 生産性向上をサポート

CIMガイドライン（案）モデル詳細度300対応
NETIS登録技術 KK-190036-A

CIM-PDF

System overview

システム概要

- 基本機能 -
PC桁橋の3Dモデル作成
CAD操作が不要のため、設計担当や現場担当者が空き時間で3Dモデル作成が可能。

- 対象部材 -

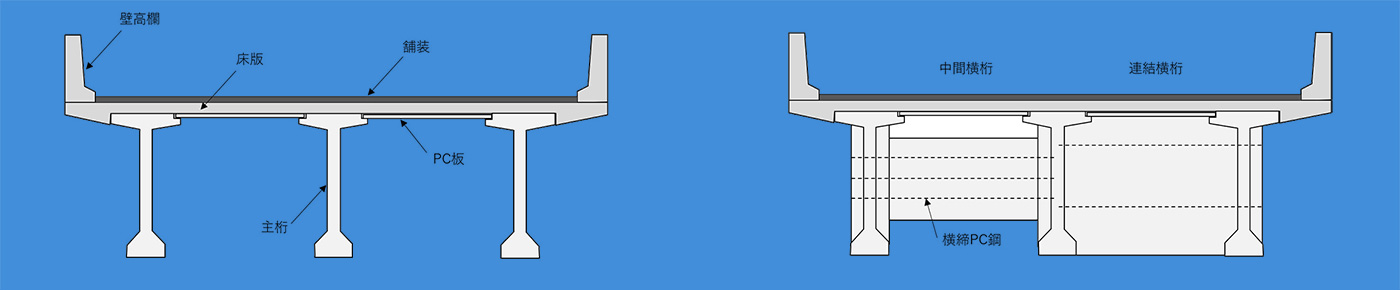

床版、地覆・壁高欄、橋面（歩道・車道）、主桁、PC板、中間横桁、連結横桁、横締PC鋼（支承、下部工）
3D寸法線（橋長、支間長、幅員寸法等）

操作手順は簡単3ステップ

1
線形座標をCADデータから連動し構造スケルトンを定義
2
GUI画面に従って設計情報を入力
3
3Dモデルを出力（dwg）

System input screen

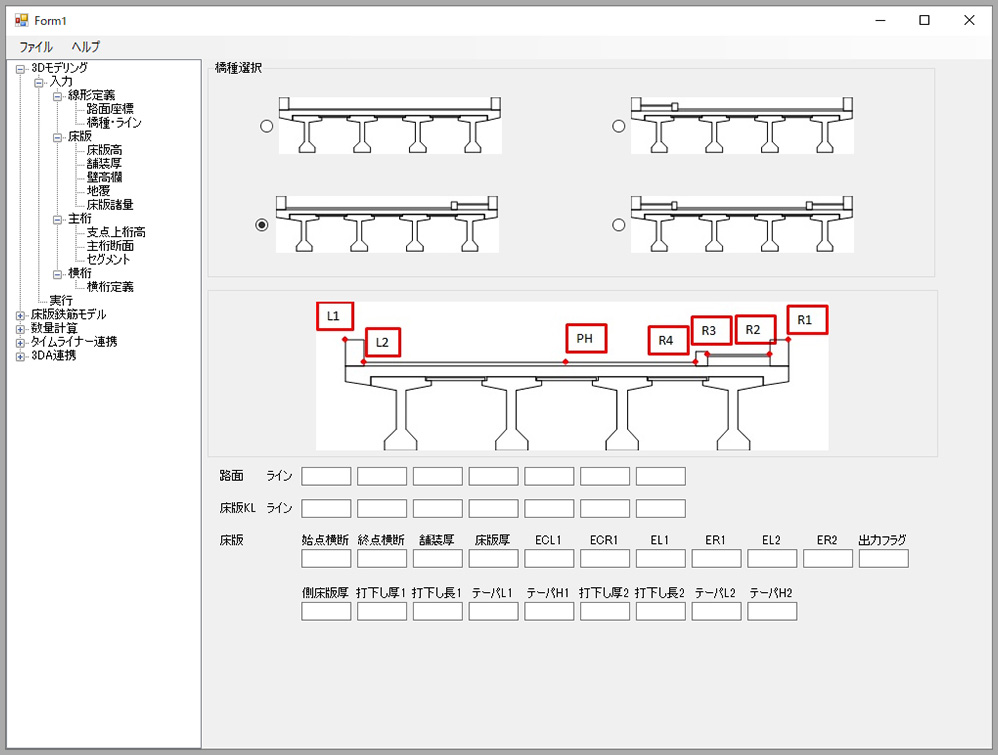

システム入力画面例

3D Model

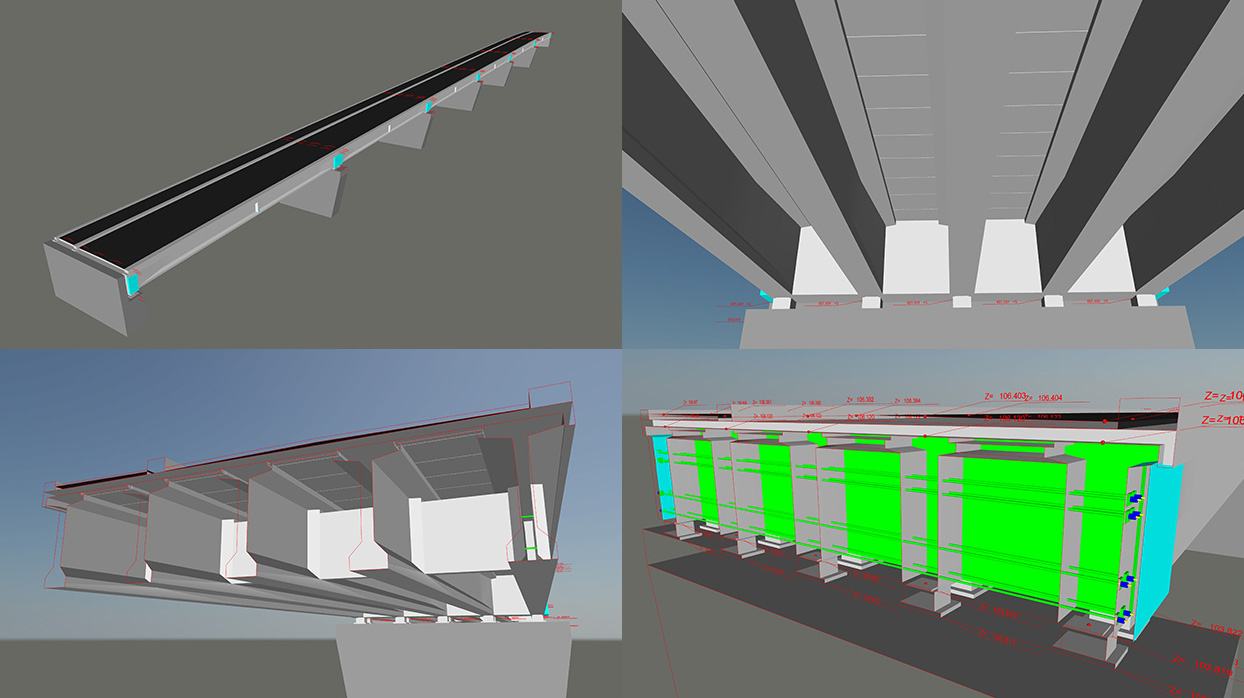

3Dモデル出力例

Optional functions

■ オプション機能（開発中）

オプション機能　BIM/CIMリクワイヤメント対応、ICT施工支援機能を順次実装していきます。

(1) 床版鉄筋モデル
鉄筋数量チェック、MR技術による施工支援、品質管理
(2) 数量計算 ※
現場打ちコンクリート体積、他
(3) 4Dモデル連携 ※
Navisworksタイムライナー連携機能
(4) 出来形管理連携
Autodesk Point Layout、BIM 360 連携データ出力

※ BIM/CIMリクワイヤメント対応機能

Price

■ 販売価格（サブスクリプション販売）

基本機能　1ライセンス　480,000円/1年間（保守サービス込み）

動作環境：本システムの実行にはAutoCAD レギュラー版とMicrosoft Excel が必要です。
保守サービスには、メールによるQA対応、アップデート版提供を含みます。オプション機能の価格はお問い合わせください。

Support

■ サポートサイト

CIM-COMPOを含む橋梁CIMシステムのサポートサイトはこちらから
https://cim-system.com/
