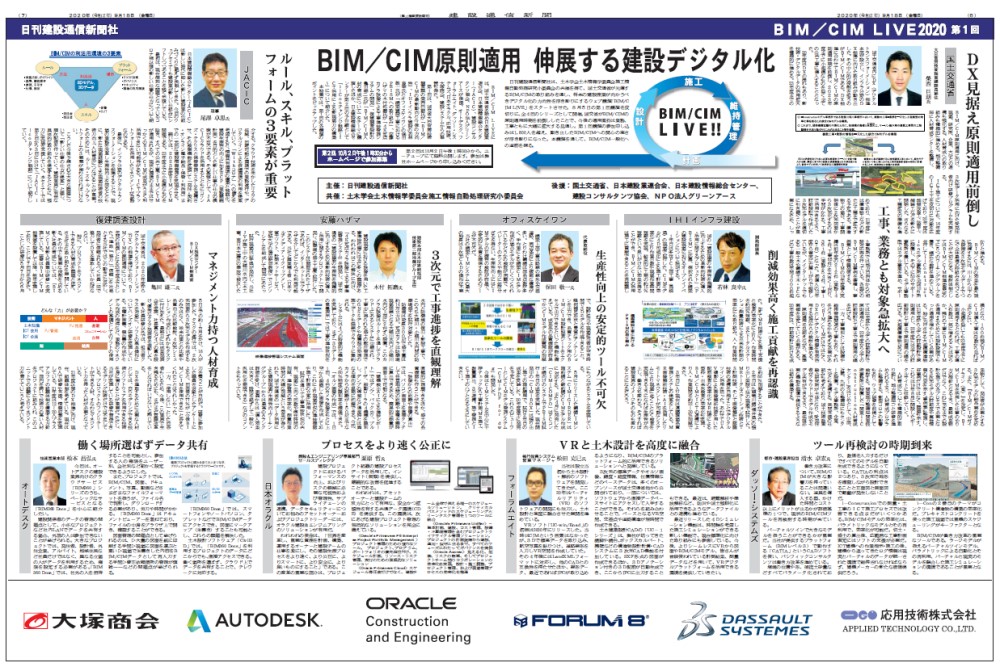

ＢＩＭ／ＣＩＭ ＬＩＶＥの記事が掲載されました

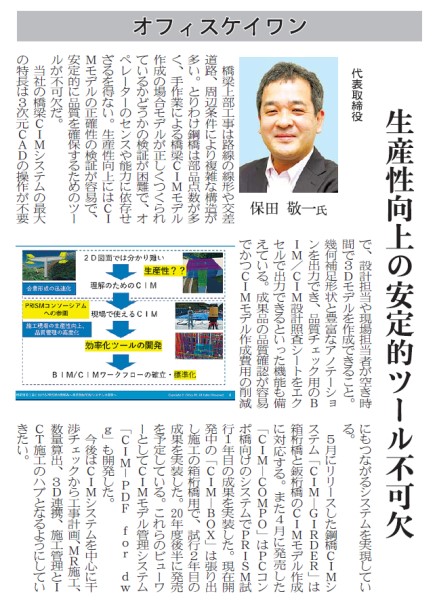

生産性向上の安定的ツール不可欠
橋梁上部工事は路線の線形や交差道路、周辺条件により複雑な構造が多い。とりわけ鋼橋は部品点数が多く、手作業による橋梁ＣＩＭモデル作成の場合モデルが正しく造られているかどうかの検証が困難で、オペレーターのセンスや能力に依存せざるを得ない。生産性向上にはＣＩＭモデルの正確性の検証が容易で、安定的に品質を確保するためのツールが不可欠だ。
当社の橋梁ＣＩＭシステムの最大の特長は３次元ＣＡＤの操作が不要で、設計担当や現場担当者が空き時間で３Ｄモデルを作成できること。幾何補足形状と豊富なアノテーションを出力でき、品質チェック用のＢＩＭ／ＣＩＭ設計照査シートをエクセルで出力できるといった機能も備えている。成果品の品質確認が容易でかつＣＩＭモデル作成費用の削減にもつながるシステムを実現している。
５月にリリースした鋼橋ＣＩＭシステム「ＣＩＭ―ＧＩＲＤＥＲ」は箱桁橋と鈑桁橋のＣＩＭモデル作成に対応する。また４月に発売した「ＣＩＭ―ＣＯＭＰＯ」はＰＣコンポ橋向けのシステムでＰＲＩＳＭ試行１年目の成果を実装した。現在開発中の「ＣＩＭ―ＢＯＸ」は張り出し施工の箱桁橋用で、試行２年目の成果を実装した。２０年度後半に発売を予定している。これらのビューワーとしてＣＩＭモデル管理システム「ＣＩＭ―ＰＤＦ ｆｏｒ ｄｗｇ」も開発した。
今後はＣＩＭシステムを中心に干渉チェックから工事計画、ＭＲ施工、数量算出、３Ｄ連携、施工管理とＩＣＴ施工のハブとなるようにしていきたい。 （オフィスケイワン株式会社 代表取締役 保田敬一）
